Генератор переменного тока

Генератор переменного тока — это электромеханическое устройство, преобразующее механическую энергию вращения в электрическую посредством электромагнитной индукции.

Он лежит в основе современной электроэнергетики, обеспечивая питание бытовых приборов и промышленности, а понимание его работы необходимо для освоения электродинамики и процессов производства электроэнергии

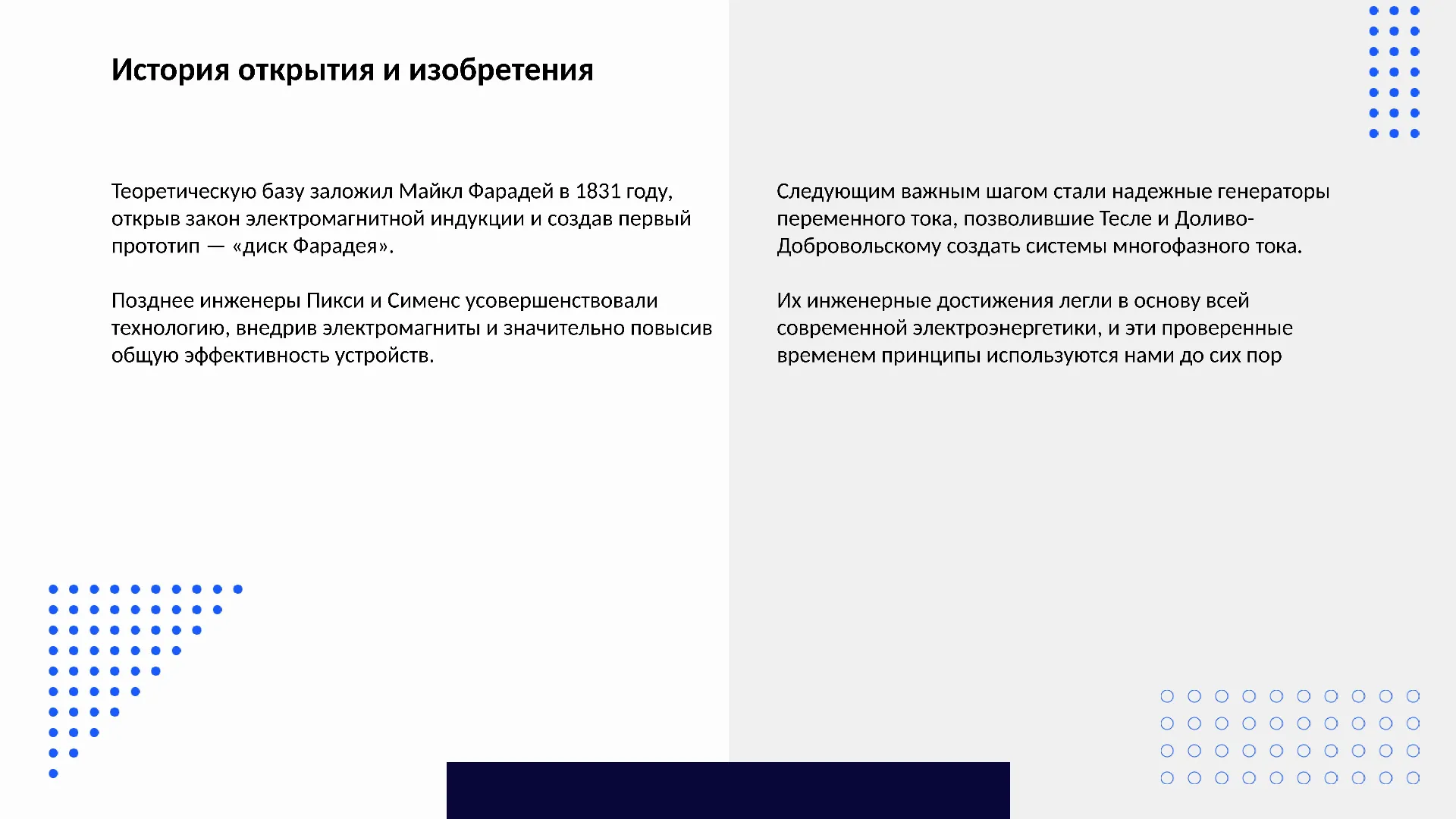

История открытия и изобретения

Теоретическую базу заложил Майкл Фарадей в 1831 году, открыв закон электромагнитной индукции и создав первый прототип — «диск Фарадея».

Позднее инженеры Пикси и Сименс усовершенствовали технологию, внедрив электромагниты и значительно повысив общую эффективность устройств.

Следующим важным шагом стали надежные генераторы переменного тока, позволившие Тесле и Доливо-Добровольскому создать системы многофазного тока.

Их инженерные достижения легли в основу всей современной электроэнергетики, и эти проверенные временем принципы используются нами до сих пор

Физическая основа работы

Принцип действия устройства базируется на возникновении индукционного тока в замкнутом проводящем контуре при изменении магнитного потока, пронизывающего этот контур.

Когда проволочная рамка вращается в однородном магнитном поле, угол между вектором магнитной индукции и нормалью к плоскости рамки непрерывно меняется, вызывая гармоническое изменение магнитного потока.

Согласно закону Фарадея, это изменение порождает электродвижущую силу (ЭДС) индукции, величина которой пропорциональна скорости изменения магнитного потока.

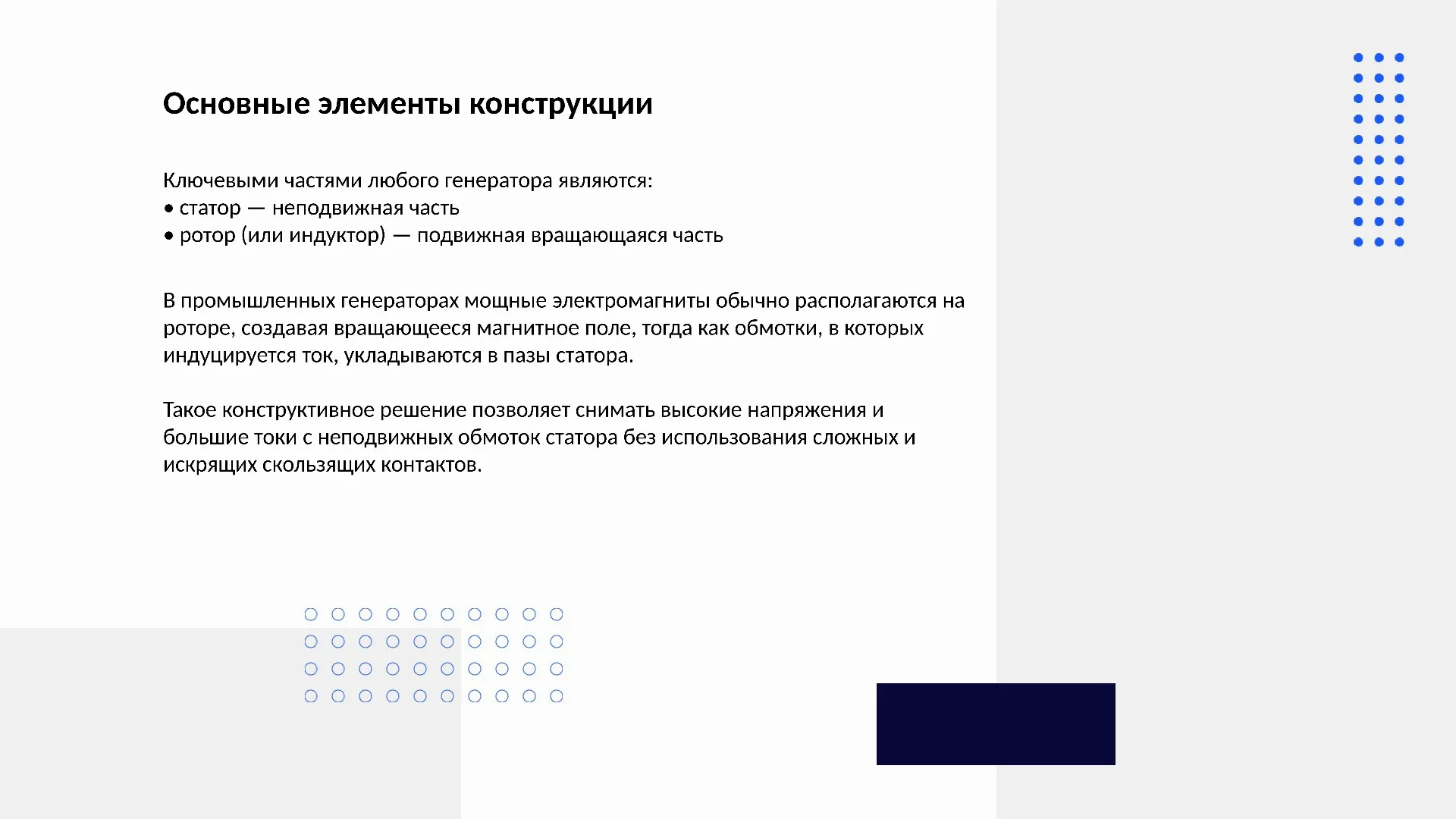

Основные элементы конструкции

Ключевыми частями любого генератора являются:

• статор — неподвижная часть

• ротор (или индуктор) — подвижная вращающаяся часть

В промышленных генераторах мощные электромагниты обычно располагаются на роторе, создавая вращающееся магнитное поле, тогда как обмотки, в которых индуцируется ток, укладываются в пазы статора.

Такое конструктивное решение позволяет снимать высокие напряжения и большие токи с неподвижных обмоток статора без использования сложных и искрящих скользящих контактов.

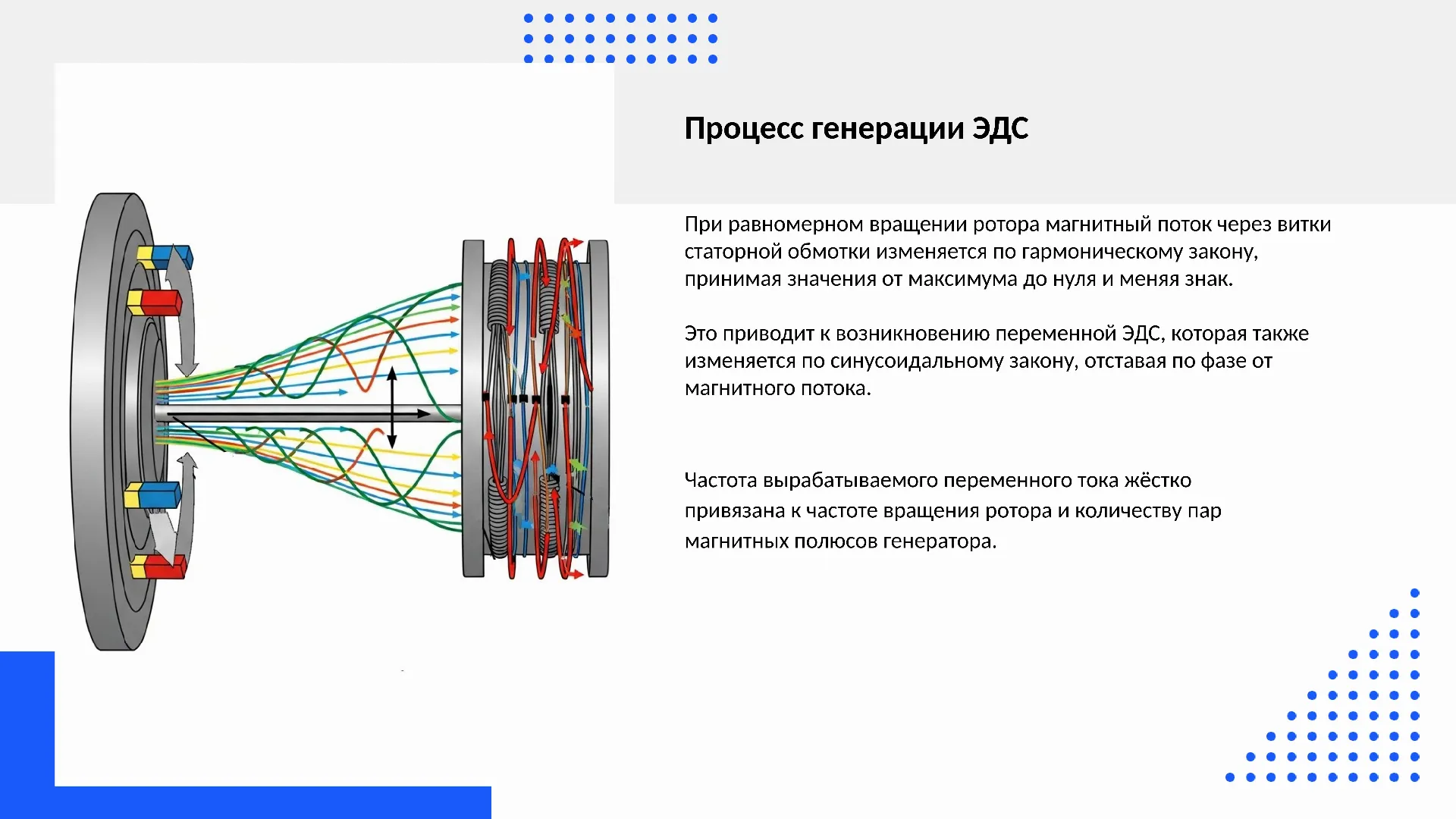

Процесс генерации ЭДС

При равномерном вращении ротора магнитный поток через витки статорной обмотки изменяется по гармоническому закону, принимая значения от максимума до нуля и меняя знак.

Это приводит к возникновению переменной ЭДС, которая также изменяется по синусоидальному закону, отставая по фазе от магнитного потока.

Частота вырабатываемого переменного тока жёстко привязана к частоте вращения ротора и количеству пар магнитных полюсов генератора.

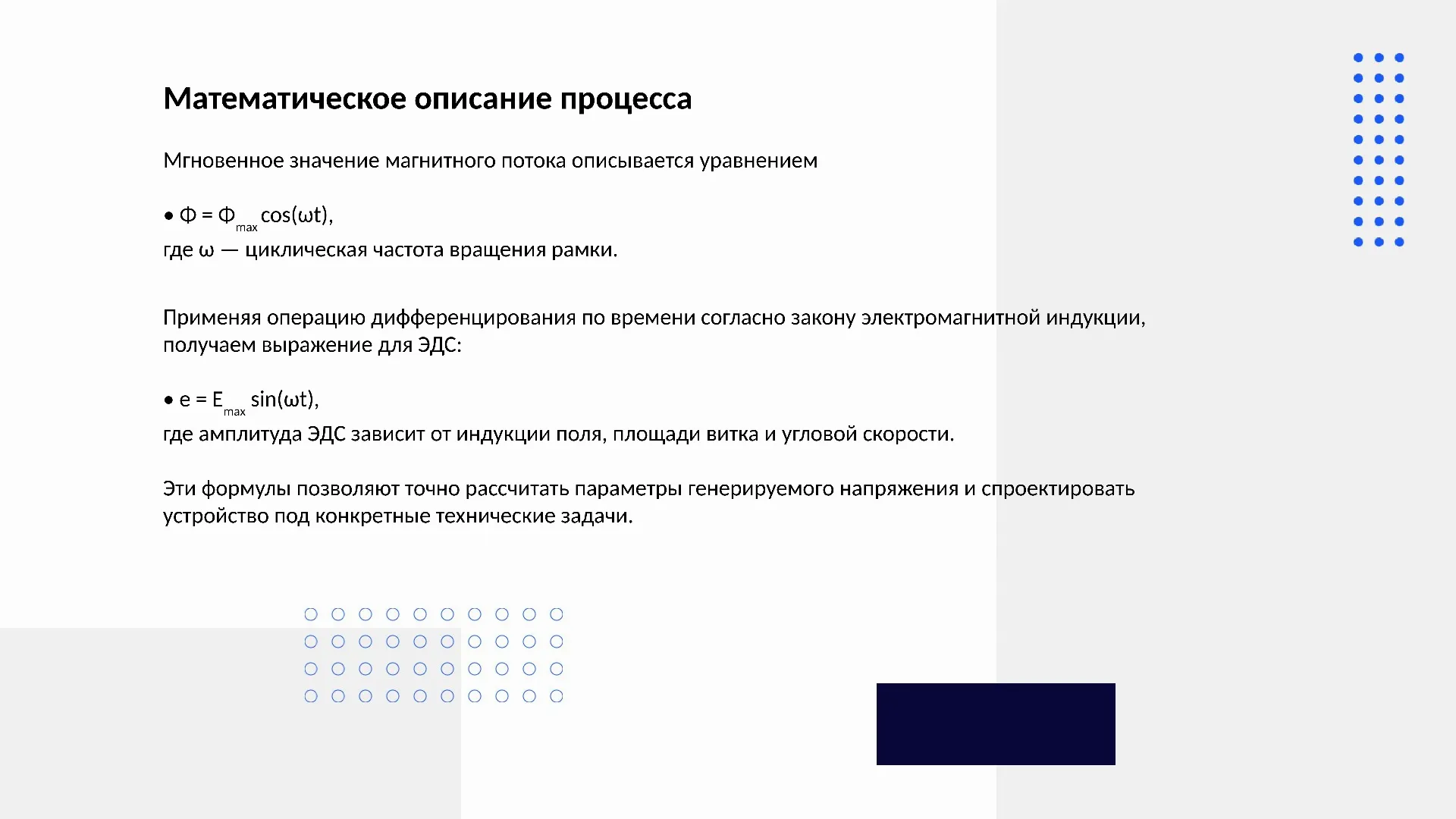

Математическое описание процесса

Мгновенное значение магнитного потока описывается уравнением

• Φ = Φmax ​cos(ωt),

где ω — циклическая частота вращения рамки.

Применяя операцию дифференцирования по времени согласно закону электромагнитной индукции, получаем выражение для ЭДС:

• e = Emax ​sin(ωt),

где амплитуда ЭДС зависит от индукции поля, площади витка и угловой скорости.

Эти формулы позволяют точно рассчитать параметры генерируемого напряжения и спроектировать устройство под конкретные технические задачи.

Контактные кольца и щёточный механизм

В простейших моделях генераторов для соединения вращающейся рамки с внешней цепью используются контактные медные кольца и графитовые щётки.

Кольца вращаются вместе с валом, а подпружиненные щётки скользят по ним, обеспечивая непрерывный электрический контакт и передачу энергии во внешнюю цепь.

В мощных синхронных машинах щёточный узел используется только для подачи относительно небольшого тока возбуждения на ротор, что значительно повышает надёжность системы.

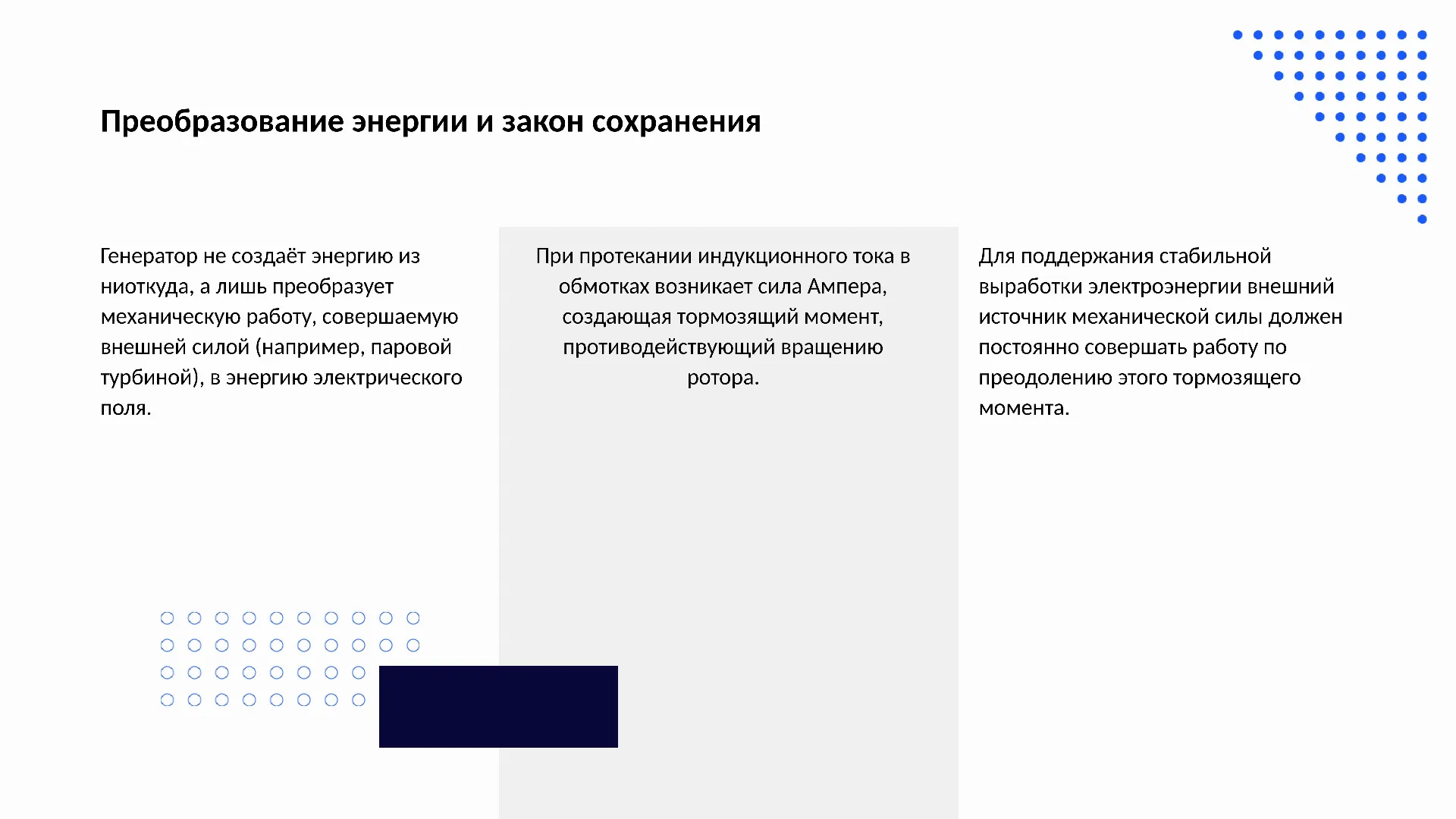

Преобразование энергии и закон сохранения

Генератор не создаёт энергию из ниоткуда, а лишь преобразует механическую работу, совершаемую внешней силой (например, паровой турбиной), в энергию электрического поля.

При протекании индукционного тока в обмотках возникает сила Ампера, создающая тормозящий момент, противодействующий вращению ротора.

Для поддержания стабильной выработки электроэнергии внешний источник механической силы должен постоянно совершать работу по преодолению этого тормозящего момента.

Трёхфазные генераторы

В современной энергетике стандартом являются трёхфазные генераторы, в статоре которых размещены три независимые обмотки, сдвинутые в пространстве относительно друг друга на 120 градусов.

При вращении ротора в этих обмотках наводятся три переменные ЭДС одной частоты и амплитуды, но со сдвигом фаз на треть периода.

Такая система позволяет более эффективно передавать энергию, экономить материал проводов и создавать вращающееся магнитное поле, необходимое для работы электродвигателей.

Типы генераторов

В зависимости от типа первичного двигателя выделяют быстроходные турбогенераторы, работающие в паре с паровыми или газовыми турбинами.

Они имеют ротор малого диаметра, но большой длины, и вращаются с высокой скоростью около 3000 об/мин, чтобы выдерживать огромные нагрузки.

Другой тип — это тихоходные гидрогенераторы, которые приводятся в движение водой и обладают ротором большого диаметра.

Наличие множества пар полюсов позволяет им получать стандартную частоту тока 50 Гц даже при низких оборотах турбины.

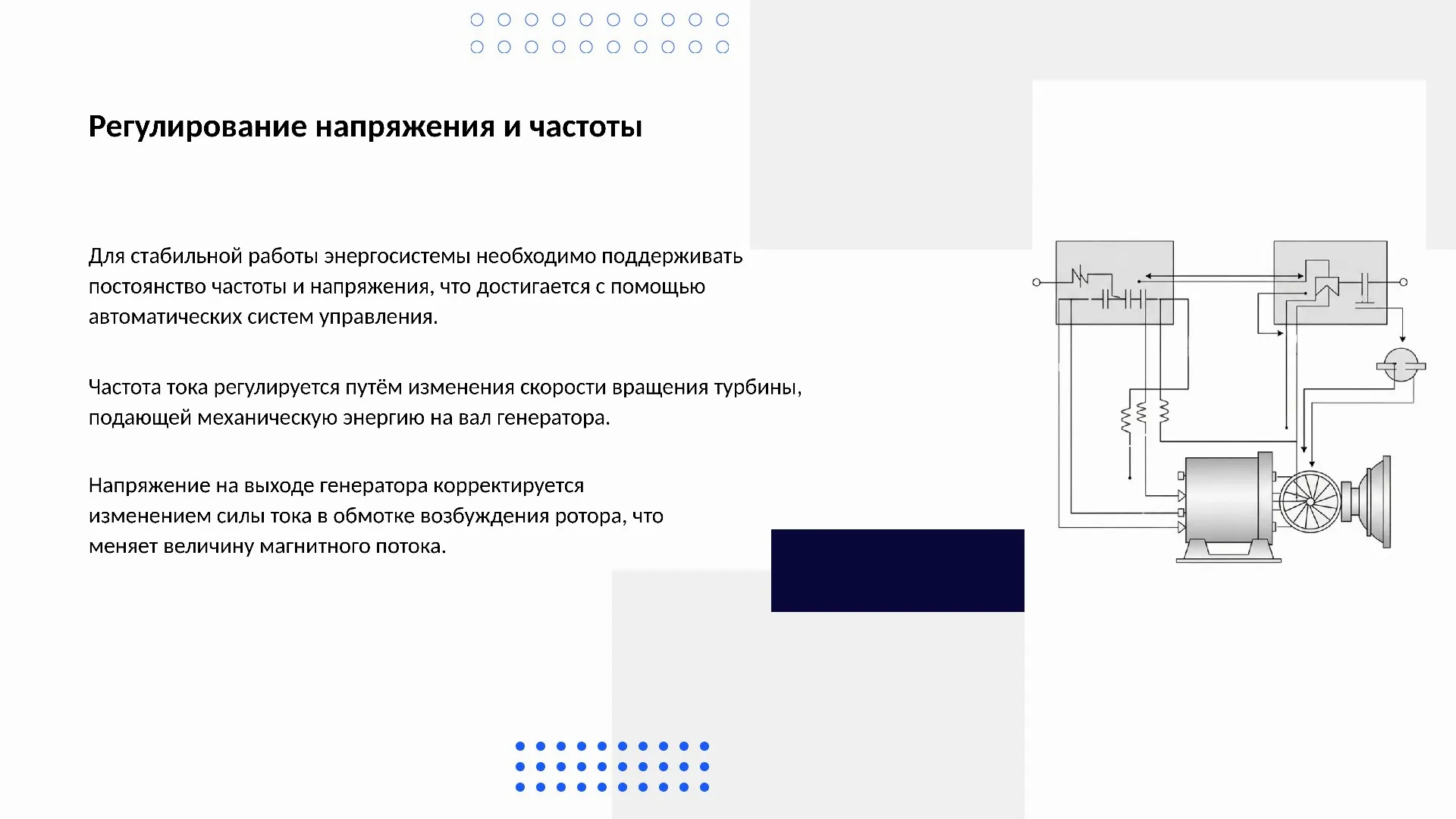

Регулирование напряжения и частоты

Для стабильной работы энергосистемы необходимо поддерживать постоянство частоты и напряжения, что достигается с помощью автоматических систем управления.

Частота тока регулируется путём изменения скорости вращения турбины, подающей механическую энергию на вал генератора.

Напряжение на выходе генератора корректируется изменением силы тока в обмотке возбуждения ротора, что меняет величину магнитного потока.

Потери энергии и коэффициент полезного действия

Хотя современные электрические машины обладают очень высоким КПД (до 98–99%), часть энергии неизбежно теряется в процессе преобразования.

Основные потери складываются из теплового нагрева проводов (Джоулево тепло), потерь на перемагничивание сердечников (гистерезис) и возникновения паразитных вихревых токов (токов Фуко).

Для уменьшения последних статоры и роторы набирают из изолированных друг от друга листов специальной электротехнической стали.

Система охлаждения

Мощные генераторы выделяют значительное количество тепла из-за электрических и магнитных потерь, что требует применения эффективных систем отвода тепловой энергии.

В зависимости от мощности агрегата используется воздушное, водородное или жидкостное (водяное/масляное) охлаждение обмоток и сердечника.

Водородное охлаждение особенно эффективно, так как водород обладает высокой теплопроводностью и создаёт меньшее аэродинамическое сопротивление вращению ротора, чем воздух.

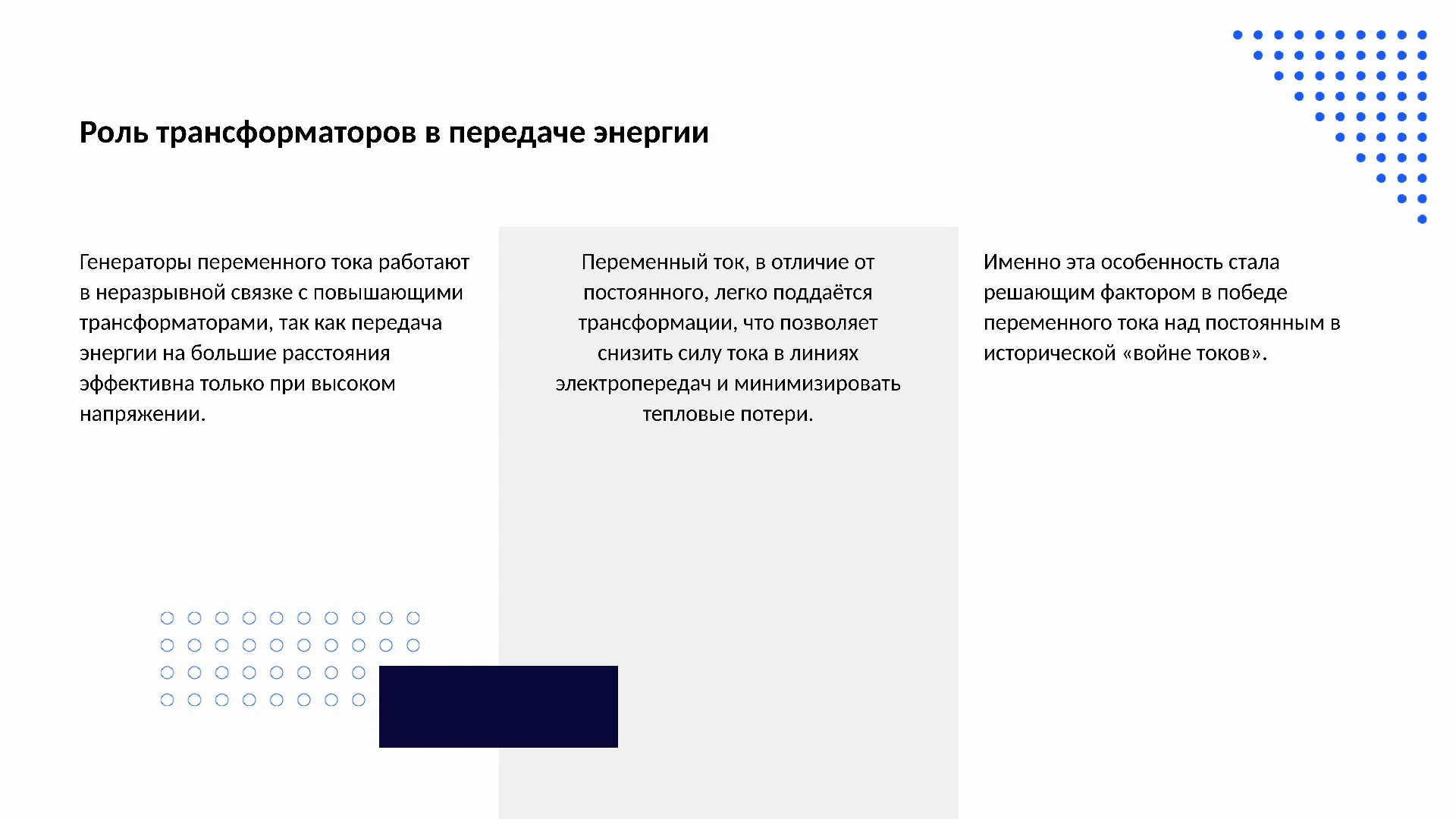

Роль трансформаторов в передаче энергии

Генераторы переменного тока работают в неразрывной связке с повышающими трансформаторами, так как передача энергии на большие расстояния эффективна только при высоком напряжении.

Переменный ток, в отличие от постоянного, легко поддаётся трансформации, что позволяет снизить силу тока в линиях электропередач и минимизировать тепловые потери.

Именно эта особенность стала решающим фактором в победе переменного тока над постоянным в исторической «войне токов».

Заключение

Генератор переменного тока является ключевым технологическим узлом, обеспечивающим функционирование всей современной цивилизации и промышленности.

Изучение физических принципов его работы демонстрирует практическое применение фундаментальных законов электромагнетизма в реальной жизни.

Понимание устройства и характеристик генераторов необходимо будущим инженерам и физикам для разработки новых, более эффективных способов производства энергии.
